試驗(yàn)背景

某客戶了解到PAG淬火液相比較于熱處理淬火油，安全環(huán)保，不燃燒，無(wú)油煙，改善勞動(dòng)環(huán)境，但PAG淬火液在使用一段時(shí)間后易變質(zhì)，而我公司研發(fā)生產(chǎn)的THIF-505無(wú)機(jī)淬火劑則不會(huì)變質(zhì)，同時(shí)可滿足工件的淬火要求，因此客戶打算采用無(wú)機(jī)淬火劑。由于客戶之前沒(méi)有使用無(wú)機(jī)淬火劑，為此我們安排小試驗(yàn)，打消客戶的顧慮。

前期準(zhǔn)備

我們首先從鋼材市場(chǎng)上購(gòu)買(mǎi)42CrMo和40Cr兩種材質(zhì)的鐵錠，大約10KG左右，42CrMo直徑為15cm，高度10cm，40Cr直徑12cm，高度10cm。工件淬火前需將工件鍛造，工件更厚、更粗。

試驗(yàn)?zāi)康?/span>

確定THIF-505無(wú)機(jī)淬火劑使用濃度，表面硬度。

試驗(yàn)濃度

使用濃度根據(jù)工件材質(zhì)、大小不同而定。本次試驗(yàn)建議使用濃度為30%，即45KGTHIF-505無(wú)機(jī)淬火劑+115KG水，配成淬火槽160KG。需注意工件要垂直浸入淬火槽中。

配制淬火槽

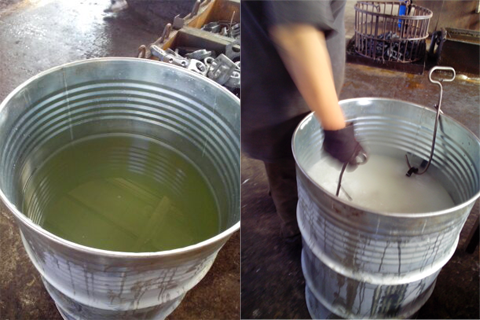

若試驗(yàn)工件尺寸較小，可采用200KG鐵桶作為淬火槽；若工件較大，需使用淬火槽。因本次試驗(yàn)工件尺寸較小，采用200KG鐵桶即可。將鐵桶表面的鐵皮和油必須清洗干凈，防止水和油混合變質(zhì)，影響淬火質(zhì)量。

試驗(yàn)步驟

①將鍛造后的工件放在淬火爐中加熱。

②配制淬火槽濃度。30%使用濃度，即45KG THIF-505無(wú)機(jī)淬火劑+115KG水，配成淬火槽160KG。配完攪拌均勻即可。

③工件淬火。工件出爐后直接放入淬火槽中進(jìn)行淬火，淬火過(guò)程中要來(lái)回上下晃動(dòng)，保證淬火均勻，還需注意淬火溫度不能超過(guò)60℃。

④淬火完成后，將工件放入水槽中進(jìn)行冷卻，直到冷卻，將工件從水槽中取出。

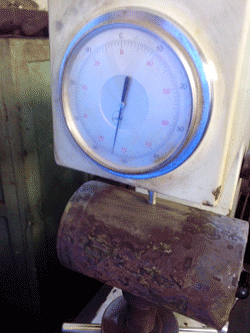

⑤表面硬度檢測(cè)。采用洛式硬度計(jì)測(cè)定工件表面硬度。注意工件硬度測(cè)定之前采用砂輪將工件表面的氧化皮等雜質(zhì)清除干凈。

試驗(yàn)結(jié)果

工件經(jīng)過(guò)檢測(cè)，表面硬度42CrMo達(dá)到54，40Cr達(dá)到53，硬度均勻，工件無(wú)開(kāi)裂現(xiàn)象，淬透能力強(qiáng)，熱穩(wěn)定性好，不易產(chǎn)生軟點(diǎn)，高溫不分解，不變質(zhì)，可滿足客戶的需求，同時(shí)采用無(wú)機(jī)淬火液淬火時(shí)出爐溫度降低，節(jié)約能源，生產(chǎn)成本降低。

工件淬火后可采用防銹產(chǎn)品進(jìn)行防銹，根據(jù)防銹時(shí)間的長(zhǎng)短選擇防銹劑效果明顯。
